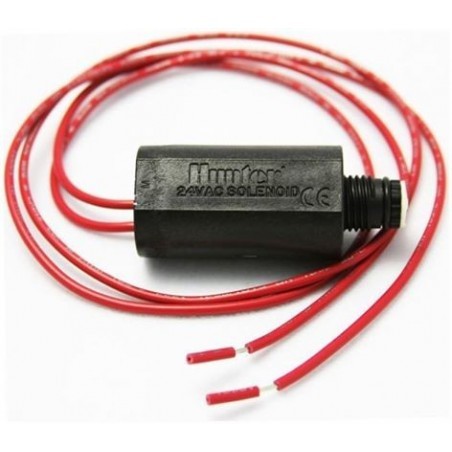

Hunter 24 V AC Solenoid

Hunter 24 V AC Solenoid

Főbb tulajdonságai:

- 24V/AC váltóáram

- 24V hálózati öntözésvezérlő, öntözőrendszer vezérlő automatikához

- Teljesen vízmentesen szigetelt tekercs

- Kiesés ellen teljesen védett a benne lévő behúzótekercs magja

- Ellennyomó acélrugóval rendelkezik

- A tekercs műgyantával van kiöntve

Műszaki adatok:

Feszültség: 24V/AC (váltó áram)

Behúzó áram: 370mA

Tartó áram: 210mA

Termékleírás:

A Hunter 24 V/AC szolenoid egy olyan mágnestekercs, mely váltóárammal működik. A szolenoid érzékeli az öntözésvezérlő által kiadott áramot, ezáltal behúz a mágnestekercs és az öntözést elindítja. A szolenoid felel a mágnesszelep megfelelő kinyitásáért/lezárásáért. Minden mágnesszelep alap tartozéka a szolenoid, de külön pótalkatrészként is rendelhető. Ez is tanúskodik a Hunter márka megbízhatóságáról. 220V-os öntözővezérlőkhöz használjuk a mágnestekercs (szolenoid) e típusát, mely a mágnesszelep elektromos alkatrésze. A Hunter PGV és SRV mágnesszelepekkel kompatibilis a 24 V /AC szolenoid

Működési elve:

A tekercshez eljut a 24V váltóáram (AC), azaz jelet kap, akkor a szolenoid behúz. A víz a csővezetékbe kerül a mágnesszelep felső víztározó kamrájából, ennek hatására a víz elkezd átfolyni a szelepen, mert a membrán megemelkedik. Mindaddig van nyitva a mágnesszelep, ameddig a mágnestekercs (szolenoid) áram alá van helyezve. Nyitott állapotban állandó áram alá van helyezve. Ha elvesszük az áramot tőle a mágnesszelep lezár. Ez úgy történik, hogy a behúzómágnes magja elzárja a felső kamra nyílását (ürítőnyílás), ennek hatására a nyomás kiegyenlítődik a kamrákban és a mágnesszelep lezár.

Az alábbi videós oktatóanyag segítségére van a működési mechanizmusuk megismeréséhez.

https://www.youtube.com/watch?v=S1mo8stN4IM
