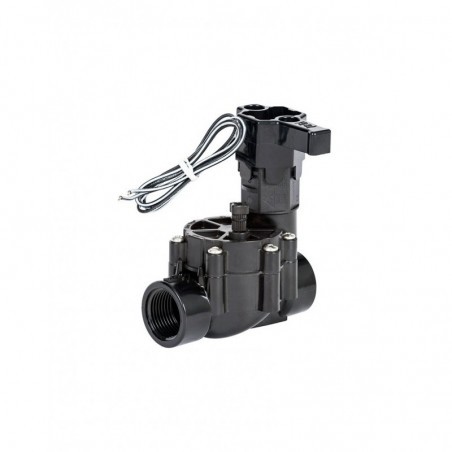

Rain Bird DV 100 BB 1" mágnesszelep

Rain Bird DV 100 BB 1" mágnesszelep

-1” DV elektromos mágnesszelep

- 24V AC váltóáramú mágnestekercs, szolenoid

Főbb tulajdonságai:

- Menete: 1 col belső menet (BM)

- Belső és külső kézi indító

- 24V-os öntöző vezérlő automatikához

- Kettős szőrözésű vezéráramlás (szolenoid szűrő és öntisztuló membránszűrő)

- Anyaga erős PVC

- A membrán tömítése szivárgásmentes

- Egybeépített szolenoid befogott vezérlőtűvel

- Elemes vezérlővel is megfelelő

- Felszerelhető egyenáramú impulzus behúzómágnes is (9 V DC szolenoid)

- Légtelenítő csavar a szelep átmosásához

- Rozsdamentes acél csavarok

- Átfolyásszabályzó nélkül

- Környezeti hőmérséklet: akár 43 °C –ig

Műszaki adatok:

- 100-DV: 0,75-9,08 7m³/óra

- Nyomástartomány: 1-10,4 bar (23°C-on)

- Átfolyó vízmennyiség: 12,5-113,33 liter/perc

- Hőmérséklet: 43 °C-ig

Behúzómágnes műszaki adatai:

- 24VAC váltóáramú- 50Hz

- Kapcsolási áram: 0,30 A (7,2 VA)

- Üzemi áram: 0,19 A (4,6 VA)

Méretei:

-1” csatlakozás

-11,4 cm magas

-11,1 cm hosszú

-8,4 cm széles

Nyomásveszteség:

Nyomásveszteség:

Termékleírás:

A Rain Bird DV 100 1” belső menetes elektromos mágnesszelep manapság a legelterjedtebb öntözést kisegítő eszköz kis/közepes kertek, kisebb öntözendő területek, parkok automata rendszerének kiépítésekor. Ezen típusú kerti rendszereknél ez a nyomás maximum 10 bar. Ivóvízről, fúrt kútról egyaránt működtethető. A Rain Bird amerikai cég törekszik a környezet védelmében is eljárni azzal, hogy minél több vizet spóroljunk meg, mellyel a pénztárcánk is igen csak jól jár. Szlogenjük az „intelligent use of water” (intelligens vízhasználat) is ezt tükrözi, folyamatosan fejlesztik termékeiket, hogy minél magasabb minőséget tudjanak biztosítani. A mágnesszelepnek akár tíz évig is biztosított a működése, ez alatt több tízezer nyitást és zárást hajthatunk rajta végre. A mágnesszelepet a vezérlőautomatika és öntözővíz nyomása együttesen működteti. A szelep alapból nyitott állapotban van. Az átfolyó vízmennyiség és nyomás könnyen szabályozható, ezáltal a mágnesszelep meghosszabbítja az öntöző rendszer élettartamát. Tiszta vizű rendszernél használjuk. Az öntöző kört könnyen lehet kézzel indítani, belső és külső kézi indítóval egyaránt rendelkezik. A DV típus nagy ellenálló képességű PVC műanyagból készült. A kiegyenlített nyomású membrán egy újonnan kifejlesztett technológia, mely alkalmazása során a szelep élettartamát jelentősen meghosszabbítja. Emellett nagy szerepet játszik a membránnál és szolenoidnál alkalmazott kettős szűrőrendszer is.

Működési elve:

A mágnesszelep működésének alapelvét a nyomáskiegyenlítés és az elektromágnesesség képezi. Ha kicsit részletesebben megnézzük, akkor felfedezhetünk egy membránt, amely elzárja a víz útját a szolenoid kamra bejáratánál. Zárt állapotban egy vasmag feszül neki a membránnak, amely ugyanakkora nyomást gyakorol a membránra, mint a víz, a membrán másik oldalán. Elektromosság hatására azonban a vasmag elmozdul az elektromágneses térben, így a megnyílik az út a víz előtt. Ha lekapcsoljuk az elektromos áramot, akkor egy erős rugó visszarántja a vasmagot az eredeti helyébe, és a membrán ismét elzárja a víz útját. A mágnesszelep természetesen kézzel is működtethető. Ez esetben egy kar elmozdításával nyithatjuk és zárhatjuk a szelepet. Elég akár az ¼-ét elfordítani a szolenoidnak a belső átfolyás érdekében. A szolenoid egybe van építve a befogott vezérlőtűvel. A mágnesszelep működésének megértése sok esetben segíthet a telepítés és a karbantartás során.

Hibaelhárítás:

A mágnesszelep szolenoidjának vagy membránjának meghibásodása esetén azokat könnyen, házilag is kicserélhetjük, hiszen kapható hozzá pótalkatrész, így nem kell egy teljesen új komplett készüléket vásárolnunk.

A tetején lévő 4 csavar kiszerelését követően könnyen le tudja venni a mágnesszelep tetejét, így egyszerűen ki lehet takarítani, meg lehet szerelni a készüléket.

Amikor az öntözőrendszer mágnesszelepe meghibásodik, érdemes utánajárni a probléma forrásának.

A mágnesszelep szolenoid része jellemzően akkor megy tönkre, ha télire elfelejtettük kikapcsolni az öntözőrendszer automatikáját és az szárazon továbbra is működteti a mágnesszelepet. Ha csak az elektronika megy tönkre, megoldható, hogy a szolenoidot cseréljük ki a ház cseréje nélkül.

A mechanikus meghibásodások az elektronikainál jóval gyakoribbak, legfőképp szennyeződések okozzák a problémát, mint például szennyezett víz vagy homok. Abban az esetben, ha nem zár a szelep, vagy zártan is átereszt, akkor a membránra rakódott szennyeződés okozza a gondot. Ilyenkor a vezérlőt áramtalanítsuk, zárjuk el a fő csapot, mivel nyomás alatt tilos szétszedni a rendszert. Többnyire átmosással javítható, ha mégsem javul, ajánlott egy új mágnesszelepet beszerezni.
