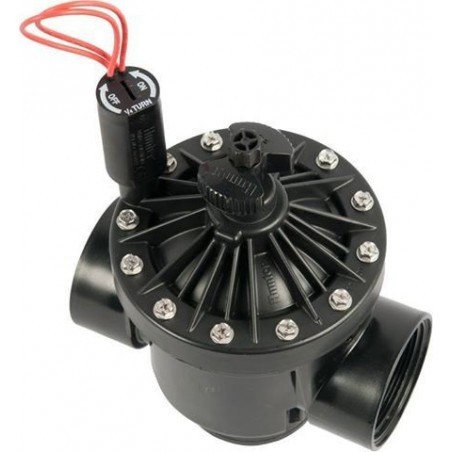

Hunter PGV - 201 , 2" BB mágnesszelep, vízmennyiség szabályzóval

Hunter PGV - 201 , 2" BB mágnesszelep, vízmennyiség szabályzóval

PGV-201 B 2” BM elektromos mágnesszelep

- 24V AC váltóáramú mágnestekercs, szolenoid

Főbb tulajdonságai:

- Menete: 2 col belső menet (BM)

- Belső és külső kézi indító

- 24V-os öntöző vezérlő automatikához

-Átfolyásszabályzóval felszerelt

-Anyaga erős PVC

- A membrán tömítése szivárgásmentes

- Üvegszállal erősített poliamid menetes szorítógyűrű

-Elemes vezérlővel is megfelelő

-Felszerelhető egyenáramú impulzus behúzómágnes is (9 V DC szolenoid)

-A fedél csavarjai kiesés ellen biztosítottak, karbantartása egyszerű

-Környezeti hőmérséklet: akár 66°C

Műszaki adatok:

-PGV 201: 75-570 l/perc (5-34 m³/óra)

- Nyomástartomány 1,5-10 bár nyomás (150-1000 kPa)

Behúzómágnes műszaki adatai:

-24V váltóáramú

-370mA behúzóáram

-210mA tartó áram

Méretei:

-2” csatlakozás

-20 cm magas

-17 cm hosszú

-13 cm széles

Termékleírás:

A Hunter PGV-201 2” belső menetes elektromos mágnesszelep manapság a legelterjedtebb öntözést kisegítő eszköz kiskertek, kisebb öntözendő területek automata rendszerének kiépítésekor. Ezen típusú kiskerti rendszereknél ez a nyomás maximum 10 bar. Ivóvízről, fúrt kútról egyaránt működtethető. A mágnesszelepet a vezérlőautomatika és öntözővíz nyomása együttesen működteti. A szelep alapból nyitott állapotban van. Az átfolyó vízmennyiség és nyomás könnyen szabályozható, ezáltal a mágnesszelep meghosszabbítja az öntöző rendszer élettartamát. Tiszta vizű rendszernél használjuk. A PGV újrahasznosított vizet jelölő fekete állító kulcs külön rendelhető, mellyel gyorsan be lehet állítani a szelepek pontos működését. Jelentős mennyiségű vizet lehet megtakarítani, ha a Hunter Accu-Sync nyomásszabályzóval egészítjük ki mágnesszelepes öntözésünk. Ezzel az eszközzel elkerülhető, hogy nehogy túl nagy nyomással működjenek a PGV mágnesszelepek. Az öntöző kört könnyen lehet kézzel indítani, belső és külső kézi indítóval egyaránt rendelkezik. A Hunter mikro öntözőkhöz való használatot is lehetővé teszi a kis átfolyó vízmennyiség.

Működési elve:

A mágnesszelep működésének alapelvét a nyomáskiegyenlítés és az elektromágnesesség képezi. Ha kicsit részletesebben megnézzük, akkor felfedezhetünk egy membránt, amely elzárja a víz útját a szolenoid kamra bejáratánál. Zárt állapotban egy vasmag feszül neki a membránnak, amely ugyanakkora nyomást gyakorol a membránra, mint a víz, a membrán másik oldalán. Elektromosság hatására azonban a vasmag elmozdul az elektromágneses térben, így a megnyílik az út a víz előtt. Ha lekapcsoljuk az elektromos áramot, akkor egy erős rugó visszarántja a vasmagot az eredeti helyébe, és a membrán ismét elzárja a víz útját. A mágnesszelep természetesen kézzel is működtethető. Ez esetben egy kar elmozdításával nyithatjuk és zárhatjuk a szelepet. A mágnesszelep működésének megértése sok esetben segíthet a telepítés és a karbantartás során.

Hibaelhárítás:

Amikor az öntözőrendszer mágnesszelepe meghibásodik, érdemes utánajárni a probléma forrásának.

A mágnesszelep szolenoid része jellemzően akkor megy tönkre, ha télire elfelejtettük kikapcsolni az öntözőrendszer automatikáját és az szárazon továbbra is működteti a mágnesszelepet. Ha csak az elektronika megy tönkre, megoldható, hogy a szolenoidot cseréljük ki a ház cseréje nélkül.

A mechanikus meghibásodások az elektronikainál jóval gyakoribbak, legfőképp szennyeződések okozzák a problémát, mint például szennyezett víz vagy homok. Abban az esetben, ha nem zár a szelep, vagy zártan is átereszt, akkor a membránra rakódott szennyeződés okozza a gondot. Ilyenkor a vezérlőt áramtalanítsuk, zárjuk el a fő csapot, mivel nyomás alatt tilos szétszedni a rendszert. Többnyire átmosással javítható, ha mégsem javul, ajánlott egy új mágnesszelepet beszerezni.

Az alábbi videós oktatóanyag segítségére van a működési mechanizmusuk megismeréséhez.

https://www.youtube.com/watch?v=yw1PVEGTFKU
